内歯/外歯両対応の高精度試作品向け

VX 55/59

メーカー KAPP Werkzeugmaschinen GmbH
業種
  • 工作機械
  • エレクトロニクス
  • 洗浄プロセス
  • ケミカル
  • 食品
  • 医薬化粧品
  • 工業材料
  • 産業部品

商品説明

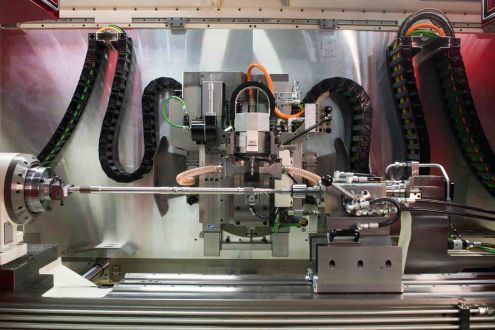

プロファイル歯車研削盤VXシリーズは、さまざまなツール技術を使用するために設計されたモジュラーシステムに基づいています。本シリーズはプロファイル研削専用にて構成されています。

VXシリーズは、生産される歯車の最終品質に関する最高の要件を満たすのに非常に適しています。交換可能な研削ユニットにより、本シリーズは外歯/内歯歯車、平歯車、はす歯歯車、その他プロファイル歯車にも対応します。

商品特徴

本機種は次の砥石を使用できます。

  • 中~大規模生産、プロトタイプ研削用に、様々な仕様要件に沿うドレッサブルセラミック砥石
  • 中~大規模生産用のノンドレッサブルCBN砥石

研削アダプタは、交換可能な研削スピンドルを2つ保持できるため、1回のセットアップで荒/仕上げ砥石を逐次使用することにより、研削が可能です。あるいは、2つ以上の歯車を1回のセットアップで機械加工することができます。

ドレッサーは、機内ワークキングエリアに組み込まれており、あらゆる研削砥石プロファイルを生成することができます。測定システムとプロファイルドレスユニットを組み合わせることで、いわゆるGMG戦略(研削 Grinding - 計測 Measuring - 研削 Grinding)による自動機械加工が可能になります。ドレスと研削プログラムは、入力済歯車データに基づいて自動的に生成されます。

制御とソフトウェア
制御システムは、独シーメンスSinumerik840Dをベースに、KAPP-NILESが機械仕様に合わせて開発したものを適用しています。メニューやインターフェイスは、実作業者が使いやすいように設計されているため、とても使いやすい仕様になっています。 要求ワークデータ/技術データを入力することにより、歯形修正/歯筋修正/を入力することで、エディタを使って技術的な修正や軸修正を行うことができます。

測定システム
オプションの計測装置により、歯車品質をの計測、仕様と比較しての評価をすることができます。本機能は、特に、外部計測プロセスに起因する非稼働期間を可能な限り削減し、機械内での段取りプロセスを最適化するために使用されます。もしくは、プロセス中でのランダム検査に使用できます。

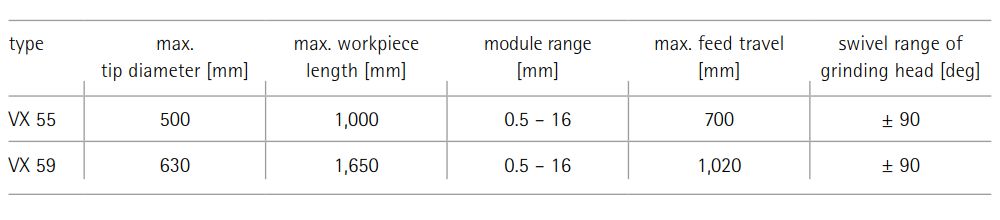

主な仕様

主な仕様は下表のとおりです。

VX55 59 仕様
