商品説明

ZX630-1250は、１台で連続創成研削と非連続プロファイル研削の両方を兼ね備えています。したがって、より大きな歯車、モジュールであっても、高い生産性を提供することができます。一方で、優れた柔軟性の要件も容易に達成することができます。高度に動的な創成研削技術のために、非常に強固な基礎が開発されました。ベッドは、単一品で極めて高い安定性を備えているため、特別な基礎工事を必要としません。また、ロータリーテーブルは、大型、かつ耐荷重性を持ち、ダイレクトドライブ駆動であるため、プロファイル研削のための位置精度要求に応える設計となっています。

商品特徴

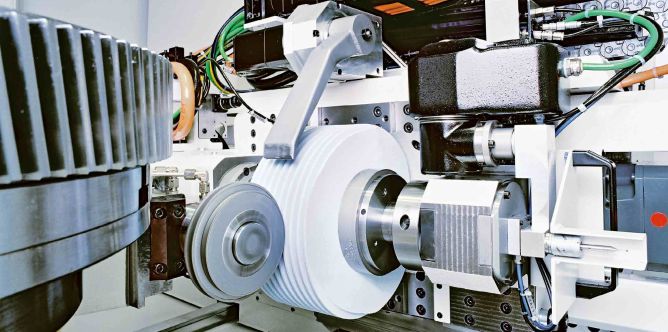

単一品であるマシンベッドは、コンパクト設計で高いアクセス性を持つのが特徴です。コンパクトなため、フロアからあらゆる操作とセットアップが可能となります。研削プロセス間の切替は、迅速、かつ高信頼性で、プロトタイプ研削、少量～大量生産のいずれであっても、最適なプロセスの使用が可能です。研削スピンドルは、剛性と表面仕上げ精度を向上させるため、カウンター支持を備えています

様々なドレスプロセスが利用可能です。

• 大量生産用の両歯面ドレス
• 小ロット用の単歯面ドレス
• 無制限修正とも言える、プロトタイプ歯車用に最適なトポロジカルドレス

制御とソフトウェア
制御システムは、独シーメンスSinumerik840Dをベースに、KAPP-NILESが機械仕様に合わせて開発したものを適用しています。メニューやインターフェイスは、実作業者が使いやすいように設計されているため、とても使いやすい仕様になっています。砥石交換方法などは、コントロールパネルに表示されます。自動機能が適切な砥石選択をアシストします。

計測システム
フレキシブルな加工に重要な要素は、完成部品を機上で正確に計測できることです。特に、大きなモジュールを持つ歯車は、熱変形する傾向があります。計測システムを使用することにより、このような変形を容易に特定し、研削内容を細かく調整することができます。また、このオプションを使用すると、クランピングを一旦緩めることなく歯車品質を確保することができるため、セットアップ時間が大幅に短縮されます。

主な仕様
